ATS (Awtomatikong Paglipat ng Switch) sa Pagitan ng Pangunahing Kuryente at Set ng Generator

ATS (Awtomatikong Paglipat ng Switch) sa Pagitan ng Pangunahing Kuryente at Set ng Generator

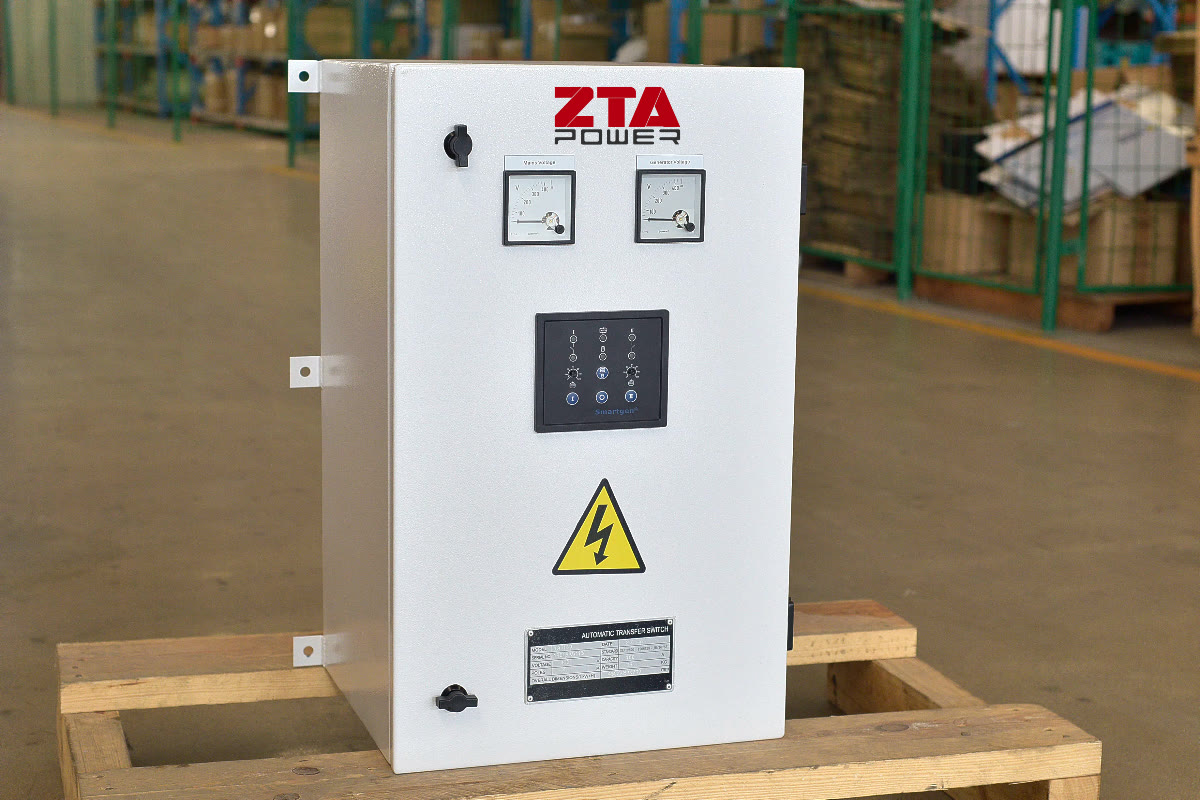

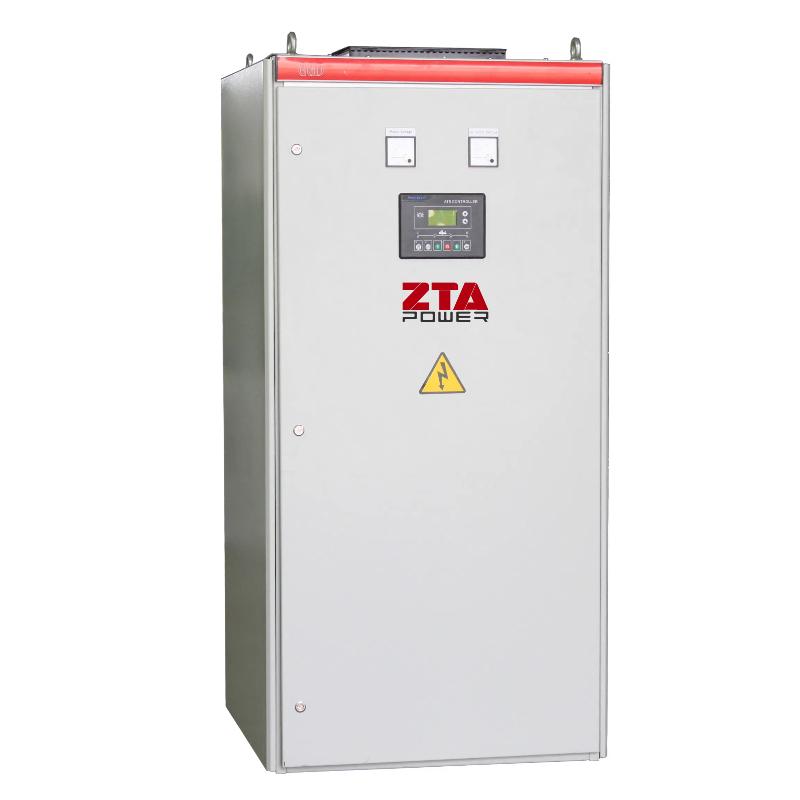

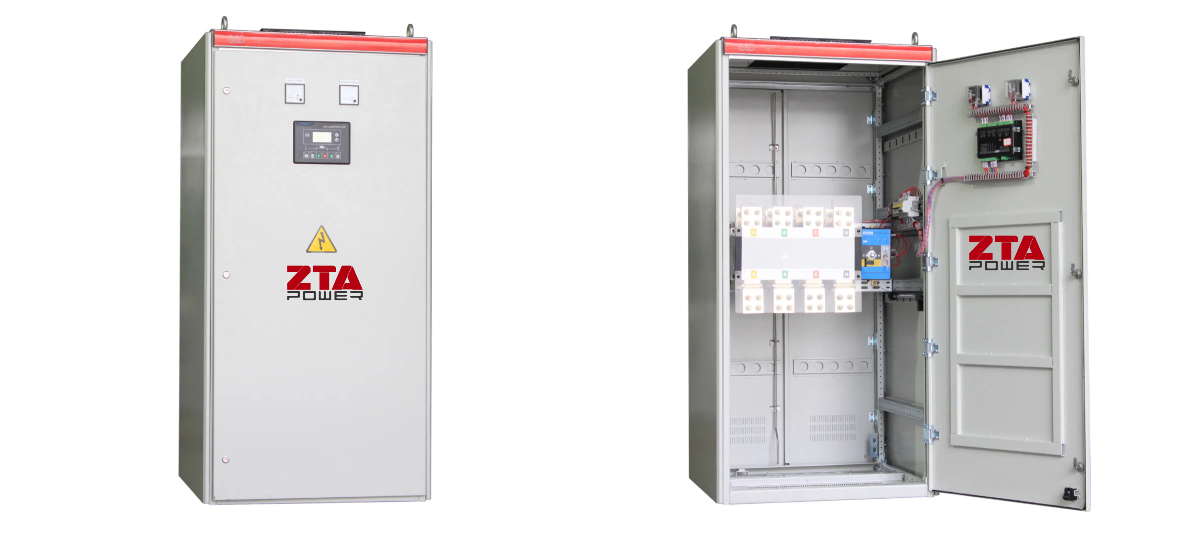

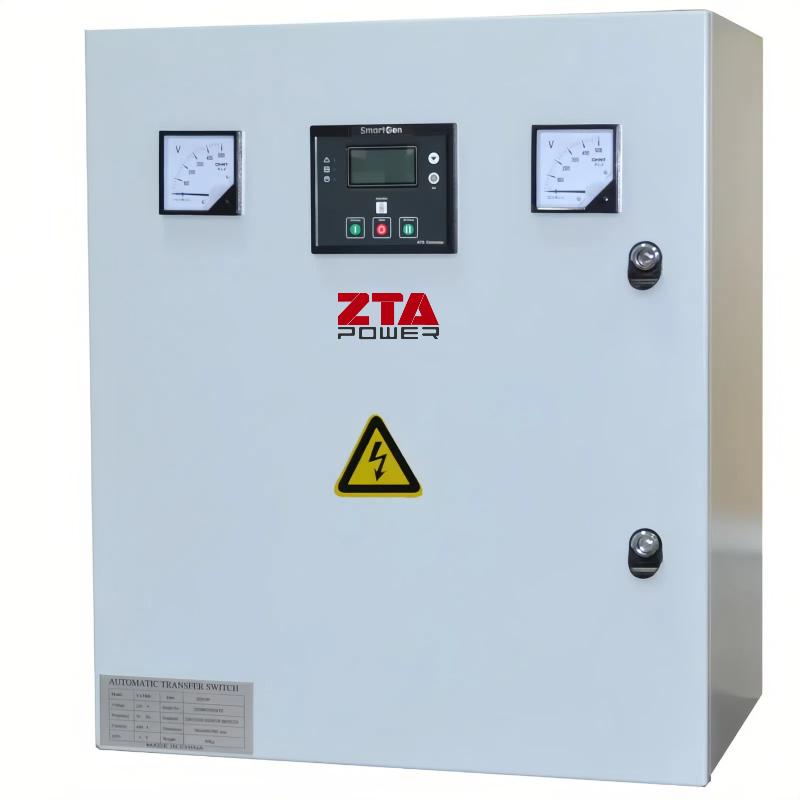

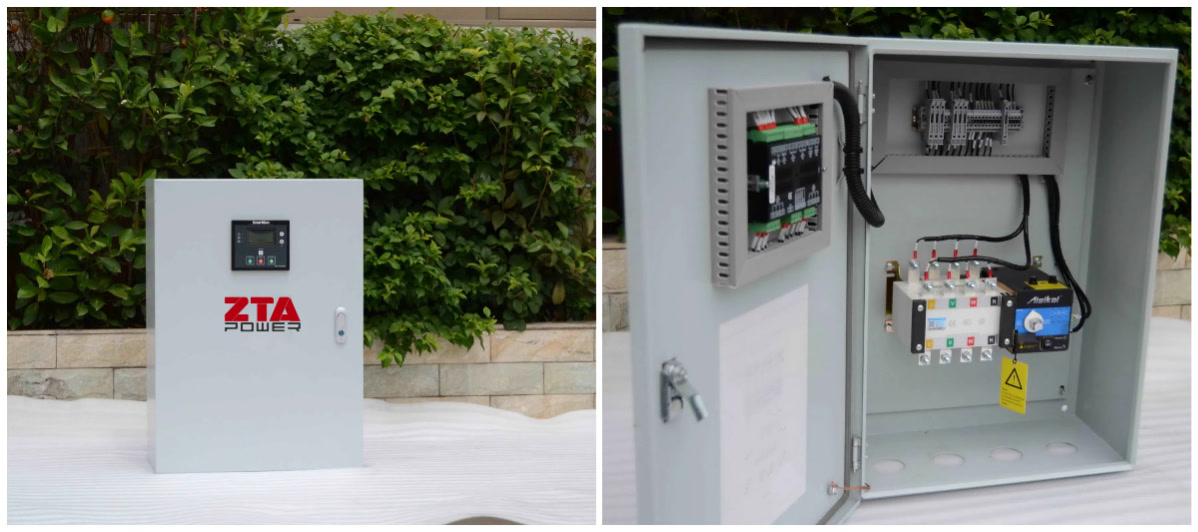

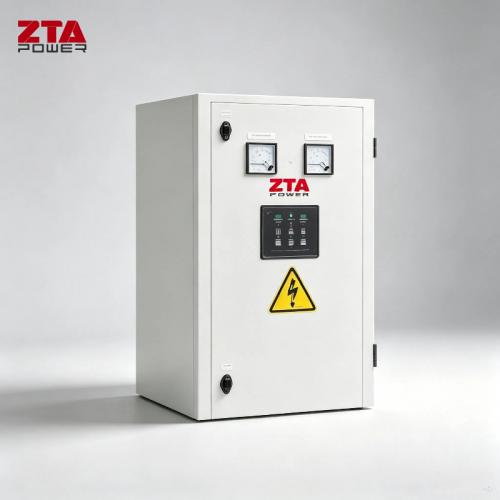

Ang ATS series automatic transfer switch ay gumagamit ng mataas na kalidad at maaasahang switch module na idinisenyo para sa emergency power supply. Maaari nitong ilipat ang load sa pagitan ng mga mains at mains o sa pagitan ng mga mains at generator sa loob ng ilang segundo. Awtomatiko nitong matutukoy ang boltahe at frequency ng mains power o generator power sa tamang oras. Kung sakaling mawalan ng power supply ang mains power, awtomatikong sisimulan ang generator set upang mag-supply ng kuryente sa load upang mapanatili ang patuloy na supply ng kuryente. Kapag bumalik na ang power sa mains, awtomatikong hihinto ang generator set, at ang load ay susuplayan ng mains power.

Ang teknolohiya at pagganap ng ATS ay sumusunod sa pamantayan ng IEC60947-6-1, GB14048.11-2002.

Mga Parameter ng Teknikal

Mga Tampok:

• Opsyonal ang manu-mano o awtomatiko.
• Tinitiyak ng mekanikal at elektrikal na pagkakabit ang ligtas na paglipat.
• Ilaw na may indikasyon ng estado para sa madaling operasyon.
• Klase III ng pagkakabukod.
• Ang pasukan ng kable ay nakalagay sa ilalim ng kahon ng panel para sa madaling pag-install.
• I-disassemble ang mga panel na may apat na gilid para sa madaling pagpapanatili.
• Mga materyales na gawa sa malamig na platong bakal at pinturang pulbos.
• May nakakataas na tainga sa itaas na bahagi ng panel para madaling matanggal.

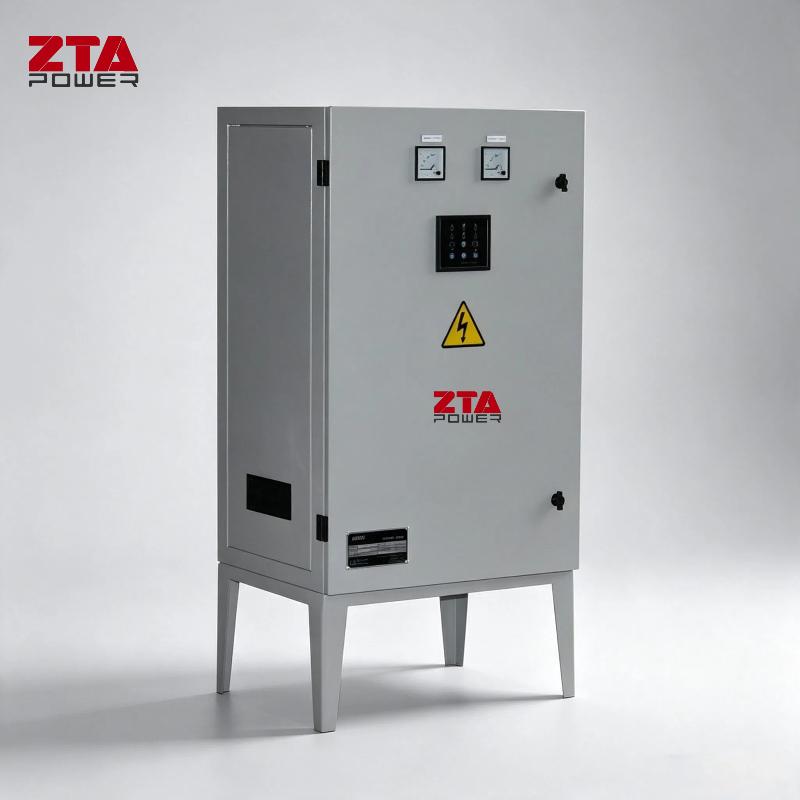

• Uri ng dingding o uri ng patungan para sa pagpili.

Saklaw ng suplay:

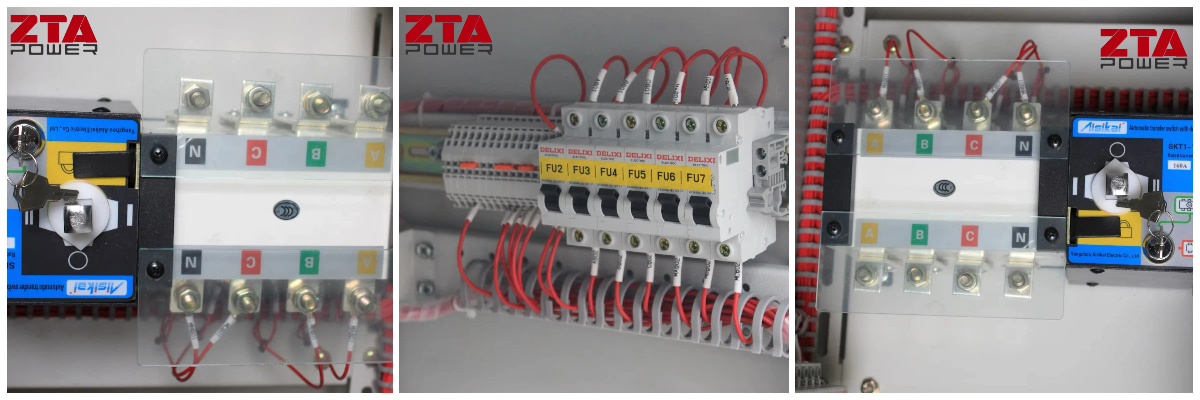

1. Isang modyul ng switch ng pagpapalit.

2. Dalawang boltahe para sa mains at generator.

3. Isang manwal/awtomatikong switch.

4. Tatlong ilaw na nagpapahiwatig ng maayos na kondisyon ng kuryente.

5. Tatlong ilaw na nagpapahiwatig ng kondisyon ng paggana ng generator.

6. Apat na piyus.

Mga Madalas Itanong (FAQ):

T1: Ano ang isang Automatic Transfer Switch (ATS), at ano ang ginagawa nito?
A: Ang Automatic Transfer Switch (ATS) ay isang mahalagang bahagi sa isang standby power system. Patuloy nitong minomonitor ang utility (pangunahing) power supply. Kapag nakakita ito ng power failure o malaking pagbaba ng boltahe, awtomatiko nitong inililipat ang electrical load sa backup generator. Kapag naibalik na ang kuryente, ibinabalik nito ang load at sinesenyasan ang generator na mag-shutdown, na tinitiyak ang isang maayos at maaasahang power supply.

T2: Bakit mahalaga ang safety interlocking sa isang ATS, at paano ito nakakamit?
A: Napakahalaga ng safety interlocking upang maiwasan ang sakuna na maaaring ikonekta nang sabay (tinatawag na "paralleled"). Ang aming mga ATS unit ay may dual interlocking:

Mekanikal na Pagkakabit: Dahil sa pisikal na mekanismo, imposibleng maisara nang sabay ang parehong contactor ng pinagmumulan ng kuryente.

Electrical Interlock: Gumagamit ang control logic ng mga electrical signal upang matiyak na iisang source lang ang maaaring gamitin.
Ginagarantiyahan ng dalawahang sistemang ito ang paglilipat ng "break-before-make", na nagpoprotekta sa parehong tauhan at kagamitan.

T3: Paano ko pipiliin ang tamang ATS rating (hal., 100A, 400A) para sa aking aplikasyon?
A: Ang rating ng kuryente ng ATS ay dapat na katumbas o mas mataas kaysa sa pinakamataas na kuryente ng iyong pangunahing electrical panel o ng protektadong circuit. Dapat mong kalkulahin ang kabuuang load (sa Amps) na balak mong i-backup. Lubos na inirerekomenda na kumonsulta sa isang kwalipikadong electrician o sa aming engineering team upang matiyak ang tamang sukat, isaalang-alang ang mga inrush current, at sumunod sa mga lokal na electrical code.

T4: Ano ang pagkakaiba sa pagitan ng Open Transition at Closed Transition ATS?
A: Bukas na Paglipat (Break-Before-Make): Ang karaniwan at pinakakaraniwang uri. Sandali nitong pinuputol ang karga mula sa lahat ng pinagmumulan ng kuryente (lumilikha ng maikling "off" moment) habang naglilipat. Angkop para sa karamihan ng mga aplikasyon kung saan katanggap-tanggap ang isang maikling pagkaantala (karaniwan ay < 1 segundo).

Closed Transition (Make-Before-Break): Ginagamit para sa mga kritikal na karga na hindi kayang tiisin ang anumang pagkaantala ng kuryente. Sini-synchronize nito ang generator sa utility bago ilipat, na nagreresulta sa isang "seamless" na switch. Ito ay mas kumplikado at magastos, ginagamit sa mga data center, ospital, atbp.

T5: Maaari ko bang gamitin nang manu-mano ang ATS?
A: Oo. Ang aming mga ATS unit ay karaniwang nagtatampok ng manu-manong function ng override. Pinapayagan ka nitong manu-manong simulan ang paglilipat o bumalik sa pangunahing pinagmumulan gamit ang isang switch/lever sa unit para sa pagpapanatili, pagsubok, o emergency control, kahit na masira ang automatic controller.

T6: Anong maintenance ang kailangan ng isang ATS?
A: Mahalaga ang regular na pagpapanatili para sa pagiging maaasahan. Inirerekomenda namin:

Buwan-buwan: Biswal na inspeksyon para sa alikabok, maluwag na koneksyon, o mga senyales ng sobrang pag-init.

Bi-Anually/Anually: Magsagawa ng manu-manong pagsubok sa paglilipat sa ilalim ng karga (bilang bahagi ng iyong rutina sa ehersisyo ng generator). Ipa-inspeksyon at higpitan ng isang sertipikadong technician ang mga koneksyong elektrikal, suriin ang mga mekanikal na bahagi, at beripikahin ang mga setting ng kontrol. Palaging sundin ang partikular na iskedyul ng pagpapanatili ng tagagawa.

T7: Paano nakakonekta at naka-install ang ATS?

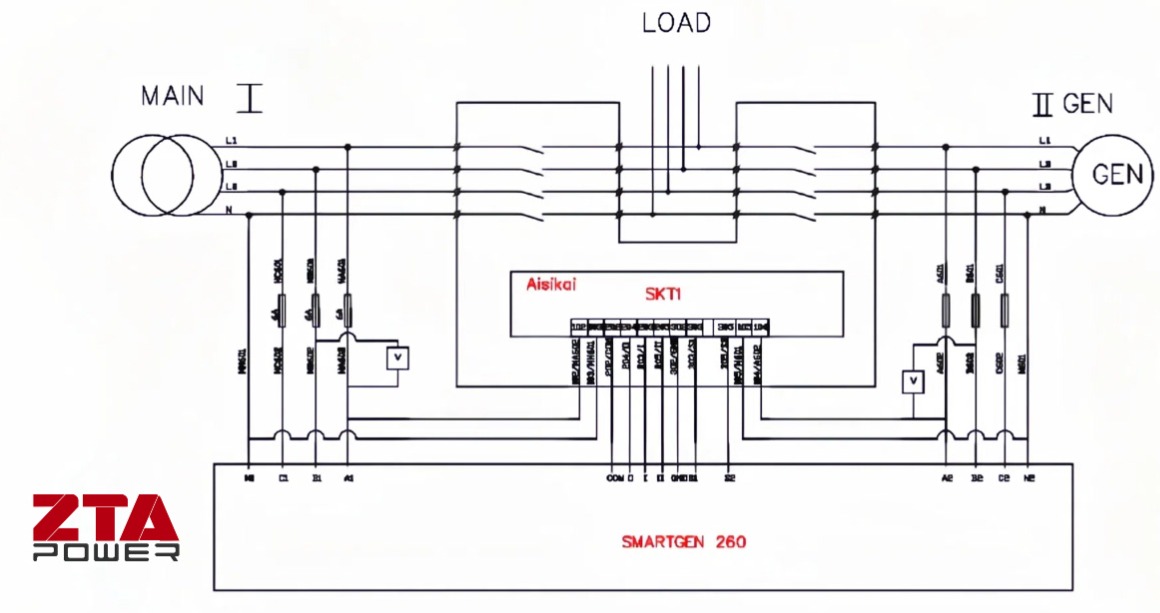

A: Ang ATS ay naka-install sa pagitan ng iyong pangunahing utility meter panel at ng iyong critical load panel (at ng generator). Ang pag-install ay dapat isagawa ng isang lisensyadong electrician alinsunod sa lahat ng pambansa at lokal na electrical code (hal., NEC sa US). Kabilang dito ang mga koneksyon na may mataas na boltahe sa parehong pinagmumulan ng kuryente at ng load, pati na rin ang mga low-voltage control wiring sa generator controller.

T8: May kasama bang control panel at signal sa pagsisimula ng generator ang ATS?
A: Oo. Ang aming karaniwang mga panel ng ATS ay may kasamang integrated controller na may mga status indicator. Awtomatiko silang nagpapadala ng start signal sa generator kapag natukoy ang pagkasira ng mains. Minomonitor din nila ang boltahe/frequency ng generator bago ilipat ang load at pinamamahalaan ang cool-down cycle bago patayin ang generator pagkatapos bumalik ang utility.
