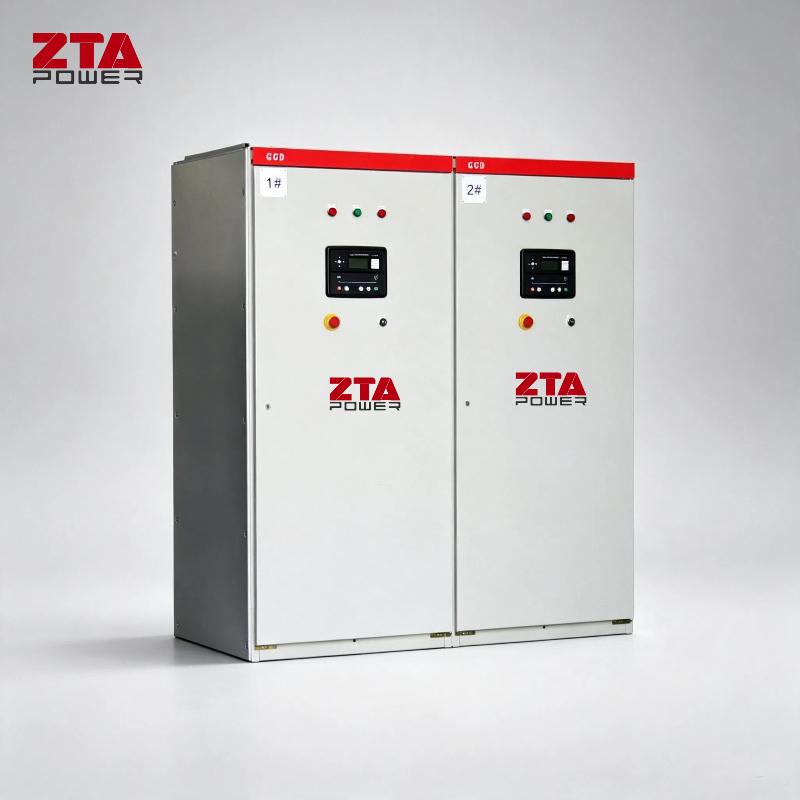

I-synchronize ang Panel UK Deepsea 8610 Controller Sa Generator Set

I-synchronize ang Panel UK Deepsea 8610 Controller Sa Generator Set

UK Deepsea 8610 Ginawa sa UK ayon sa mga pamantayang pang-industriya, tinitiyak ng controller na nakabatay sa microprocessor na ito ang tumpak na pagbabahagi ng pagkarga at pag-synchronize ng dalas para sa mga aplikasyon ng kapangyarihan na kritikal sa misyon.

Ang serye ng DSE8610 ay idinisenyo upang magbigay ng magkakaibang antas ng functionality sa isang karaniwang platform. Ito ay nagbibigay-daan sa generator OEM ng higit na kakayahang umangkop sa pagpili ng controller na gagamitin para sa isang partikular na aplikasyon.

Ang DSE8610 series module ay idinisenyo upang payagan ang operator na simulan at ihinto ang generator, at kung kinakailangan, ilipat ang load sa generator nang manu-mano (sa pamamagitan ng fascia mounted push-buttons) o awtomatiko.

Ang mga tampok ng Pag-synchronize at Pagbabahagi ng Pag-load ay kasama sa loob ng controller, kasama ang mga kinakailangang proteksyon para sa naturang system.

Ang gumagamit ay mayroon ding pasilidad upang tingnan ang mga parameter ng operating system sa pamamagitan ng LCD display.

ESPISIPIKASYON

DC SUPPLY

PATULOY NA VOLTAGE RATING

8 V hanggang 35 V tuloy-tuloy

CRANKING DROPOUTS

May kakayahang makaligtas sa 0 V para sa 50 mS, na nagbibigay

ang supply ay hindi bababa sa 10 V bago mag-dropout at

bumabawi ang suplay sa 5 V. Ito ay nakamit

nang hindi nangangailangan ng mga panloob na baterya

MAXIMUM OPERATING CURRENT

460 mA sa 12 V, 245 mA sa 24 V

MAXIMUM STANDBY KASALUKUYANG

375 mA sa 12 V, 200 mA sa 24 V

NABIGO ANG CHARGE/EXCITATION RANGE

0 V hanggang 35 V

MGA OUTPUT

OUTPUT A (FUEL)

15 A DC sa supply boltahe

OUTPUT B (CRANK)

15 A DC sa supply boltahe

MGA OUTPUT C & D

8 A AC sa 250 V AC (Volt free)

AUXILIARY OUTPUT E,F,G

2 A DC sa supply boltahe

GENERATOR at BUS

HANAY NG VOLTAGE

15 V hanggang 333 V AC (LN)

RANGE NG DALAS

3.5 Hz hanggang 75 Hz

MAGNETIC PICK-UP

HANAY NG VOLTAGE

+/- 0.5 V hanggang 70 V

RANGE NG DALAS

10,000 Hz (max)

BUILT-IN GOVERNOR CONTROL

MINIMUM LOAD IMPEDANCE

1000Ω

Ganap na nakahiwalay

MAKAKUHA NG VOLTAGE

0 V hanggang 10 V DC

Ganap na nakahiwalay

OFFSET VOLTAGE

+/- 10 V DC

Ganap na nakahiwalay

BUILT-IN AVR CONTROL

MINIMUM LOAD IMPEDANCE

1000Ω

Ganap na nakahiwalay

MAKAKUHA NG VOLTAGE

0 V hanggang 10 V DC

Ganap na nakahiwalay

OFFSET VOLTAGE

+/- 10 V DC

Ganap na nakahiwalay

MGA DIMENSYON

PANGKALAHATANG

240 mm x 172 mm x 57 mm

9.4" x 6.8" x 2.2"

PANEL CUTOUT

220 mm x 160 mm

8.7” x 6.3”

MGA PANGUNAHING TAMPOK

• Comprehensive loadsharemga kakayahan

• Mga na-configure na input (11)

• Mga na-configure na output (8)

• Pagsukat ng boltahe

• Built-in na gobernador at AVRkontrol

• kW overload na mga alarma

• Komprehensibong elektrikalproteksyon

• Magnetic pick-up

• Kakayahang elektronikong makina

• Remote na RS232 at RS485

mga komunikasyon

• Modbus RTU

• Pag-andar ng PLC

• Multi event exercise timer

• Back-lit LCD 4-line text display

• Maramihang mga wika sa pagpapakita

• Awtomatikong pagsisimula/Manu-manong pagsisimula

• Naririnig na alarma

• Fixed at flexible LED indicator

• Log ng kaganapan (250)

• Proteksyon sa makina

• Notification ng kundisyon ng fault sa isang itinalagang PC

• Pag-mount sa front panel

• Protektadong front panel

programming

• configuration ng PC

• Nako-configure ang mga alarma at timer

• Configurable simula at stopmga timer

• SMS alert messaging

• Malayong pagmamanman

• Tugma sa DSE8700 Series

MAHALAGANG BENEPISYO

• Maaaring gamitin ang RS232 at RS485sabay sabay

• Koneksyon ng DSENet para sa pagpapalawak ng sistema

• Pag-andar ng PLC

• Auto boltahe sensing

• Limang hakbang na dummy load support

• Limang hakbang na suporta sa pag-load ng pag-load

• Mataas na bilang ng mga input at mga output

• Pandaigdigang suporta sa wika

• Configuration Suite PC software

• Direktang USB na koneksyon sa PC

• Pagsubaybay sa Ethernet

• USB host

• Data logging at trending

MGA DEVICE NG EXPANSION

• DSE2548 LED Expansion Module

• Pagpapalawak ng Input ng DSE2130 Module

• Pagpapalawak ng Output ng DSE2157 Module

• DSE124 CAN/MSC Extender
