Mga Puntos ng Kalidad para sa Pagkonekta ng mga Kable ng mga Set ng Generator ng Diesel

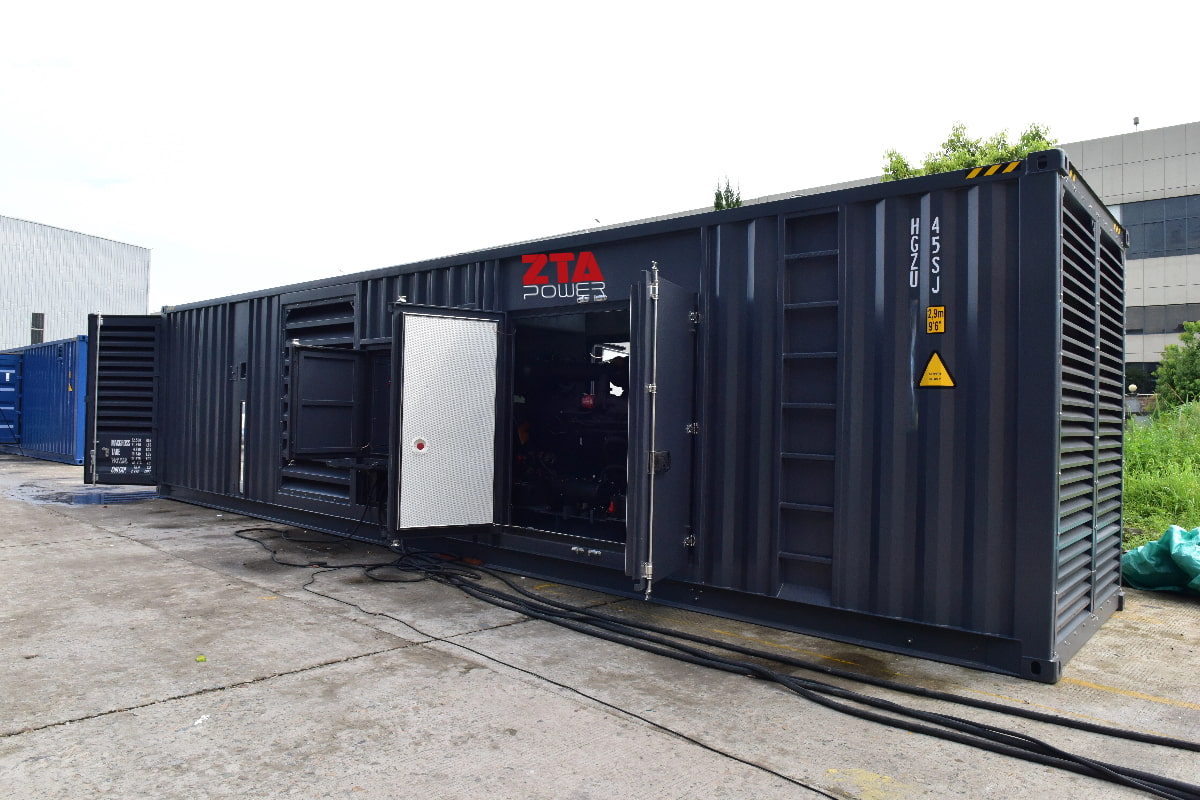

Mga kinakailangan sa kalidad para sa pagkonekta ng mga kable mga set ng generator ng diesel ay lubhang kritikal dahil direktang nakakaapekto ang mga ito sa kaligtasan, pagiging maaasahan, katatagan, at buhay ng serbisyo ng buong sistema ng suplay ng kuryente. Ang paggamit ng mga "ilegal" na kable ay maaaring magdulot ng labis na pagbaba ng boltahe, pag-init ng kable, at maging ng malubhang pinsala tulad ng sunog. Samakatuwid, ang mga kable na pangkonekta para sa mga diesel generator set ay dapat sumunod sa mga kinakailangan ng mga kaugnay na internasyonal na pamantayan. Kung may mga salungatan sa mga kinakailangan ng lokal na tanggapan ng suplay ng kuryente tungkol sa tatak, modelo, kulay, atbp., ang pagsunod sa mga kinakailangan ng lokal na tanggapan ng suplay ng kuryente ang dapat na ipatupad. Para sa mga uri tulad ng ZA-YJV, ZA-YJV22, NH-YJV, WDZA-YJV, NH-KVV, WDZA-BYJ, WDZA-YJY, na hindi tinukoy na mga uri para sa mga kable na pangkonekta ng diesel generator sa ilalim ng YD/T1173, ang pagpapatupad ay dapat na naaayon sa mga kaugnay na pamantayan tulad ng GB/T12706, GB/T19666, JB-T10491, GB/T9330, at GB/T5023.

(1) Cross-sectional Area: Isa ito sa mga pinakamahalagang parametro. Ang cross-sectional area ay dapat na tumpak na kalkulahin batay sa rated output current, haba ng kable, at pinapayagang voltage drop ng generator set.

(2) Simpleng Prinsipyo: Kapag natutugunan ang mga kinakailangan sa pagbaba ng boltahe, mas mainam na maging mas malaki kaysa mas maliit. Ang densidad ng kasalukuyang ay karaniwang inirerekomenda na nasa pagitan ng 2-4A/mm², depende sa paraan ng pag-install at temperatura ng pagpapatakbo sa paligid.

(3) Rating ng Boltahe: Ang rating ng boltahe ng insulation layer ay dapat na mas mataas kaysa sa rated na boltahe ng generator set. Halimbawa, para sa isang 400V na sistema, ang mga kable na may rating na 0.6/1kV ang karaniwang ginagamit.

(4) Pagbaba ng Boltahe:
Ito ay isang mahalagang tagapagpahiwatig para sa pagsukat ng kahusayan ng paghahatid ng enerhiyang elektrikal. Ang labis na pagbaba ng boltahe ay maaaring magdulot ng hindi sapat na boltahe sa dulo ng karga, na nagsasapanganib sa normal na operasyon ng kagamitan, habang ang enerhiyang elektrikal ay napapawi bilang init sa kable. Sa pangkalahatan, ang kabuuang pagbaba ng boltahe ay kinakailangang hindi lumampas sa 3%-5% ng rated na boltahe. Sa praktikal na inhinyeriya, upang mag-iwan ng puwang, mas detalyadong paghahati ang karaniwang ginagawa para sa pag-install:

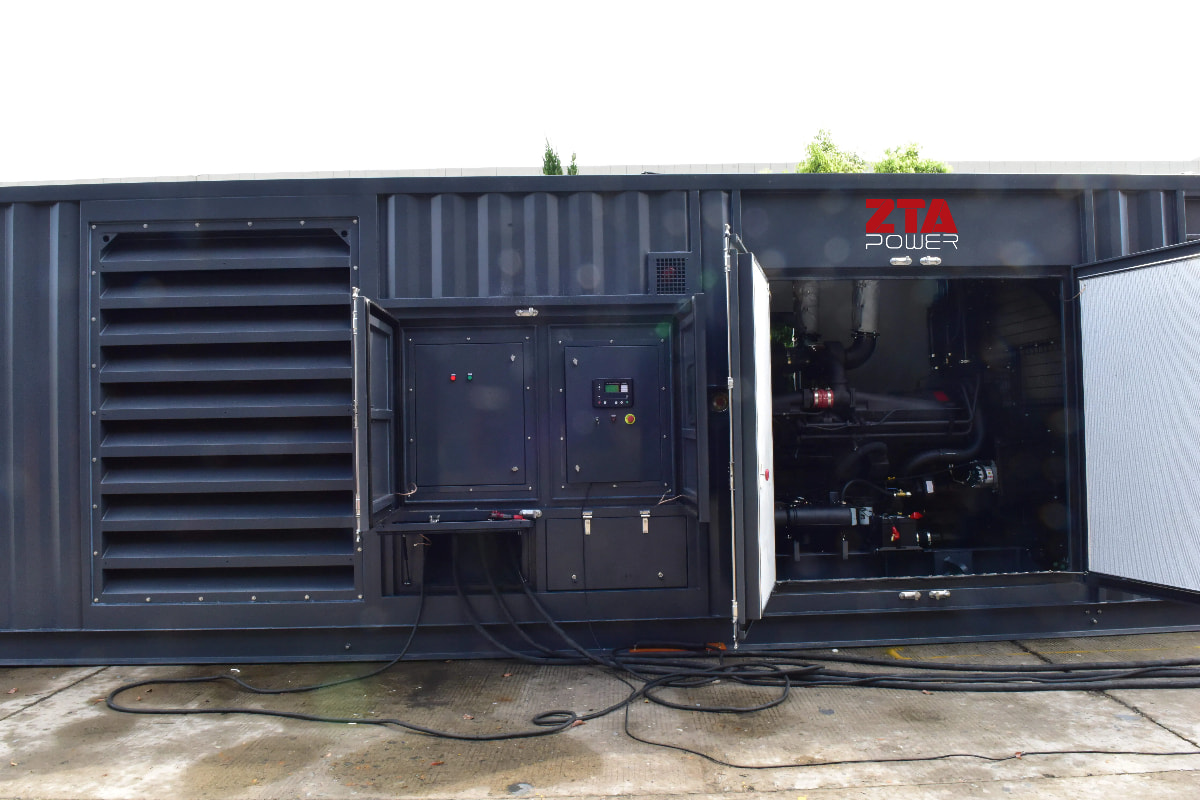

1. Pangunahing Kable ng Pagkonekta ng Generator (Generator → Pangunahing Switchboard / ATS ): Inirerekomenda na kontrolin ang pagbaba ng boltahe sa ≤2%. Ang dahilan dito ay bilang pangunahing ugat ng suplay ng kuryente, dapat mag-iwan ng espasyo para sa pagbaba ng boltahe ng mga kasunod na distribution circuit upang matiyak na ang kabuuang pagbaba ng boltahe ng buong instalasyon ay nasa loob ng katanggap-tanggap na saklaw.
2. Buong Sistema ng Suplay ng Kuryente (Mula sa mga Terminal ng Generator hanggang sa Pinakamalayong Load Device): Ang kabuuang pagbaba ng boltahe ay hindi dapat lumagpas sa 5%. Kabilang dito ang kabuuan ng lahat ng pagbaba ng boltahe mula sa pangunahing kable ng generator, mga kable ng distribusyon sa lahat ng antas, at ang mga panghuling branch circuit.

(5) Konduktor:

1. Ang materyal ng konduktor ay dapat na uri TR na malambot na bilog na alambreng tanso o uri TXR na de-lata na malambot na bilog na alambreng tanso.
2. Ang DC resistance ng mga single wire sa 20°C ay dapat sumunod sa mga probisyon ng talahanayan sa ibaba.
3. Reference data table (Placeholder).

(6) Insulation

1. Cables should be marked with clear identification.
2. The insulation resistance value should meet relevant standards.
3. Insulation performance should be stable and reliable.
4. The average thickness of the connecting cable insulation layer: shall not be less than the nominal thickness , and the minimum thickness at any point shall not be less than 90% of the nominal thickness minus 0.1mm.
5. Core Identification: Each insulated core should be identified by color. The identification method shall comply with local requirements. The successful bidder will receive color requirements from Cummins users.
6. Intermediate Inspection: The insulated cores of the diesel generator connecting cables shall withstand the power frequency or DC spark test specified in relevant standards as an intermediate inspection.

(7) Sheath:

1. Sheath Material: It should have excellent flexibility, oil resistance, wear resistance, weather resistance (UV, ozone), tear resistance, and flame retardancy
2. Sheath Requirements: The sheath shall be smooth, uniform in thickness, free from defects such as pinholes and bubbles. It should ideally possess excellent flexibility Cummins diesel generator oil resistance, wear resistance, weather resistance (UV, ozone), tear resistance, and flame retardancy, making it very practical for moving, dragging, and outdoor complex environments.
3. Sheath Thickness: The nominal thickness of the cable sheath shall comply with the provisions . For non-armoured cables, the minimum sheath thickness at any point shall not be less than 85% of the nominal thickness minus 0.1mm; for armoured cables, the minimum sheath thickness at any point shall not be less than 80% of the nominal thickness minus 0.2mm.
4. Composition inside Sheath: For cables where the sheath is in direct contact with the insulation or inner covering, the cable sheath shall not adhere to the insulation or inner covering. Talc powder or other materials meeting the cable performance requirements can be used as a separator between the insulation or inner covering and the sheath.
5. Sheath Color: Usually black, as carbon black provides excellent UV resistance.
6. Shielding Layer (for large capacity or long-distance transmission): If the environment has strong electromagnetic interference, or to reduce the cable's own electromagnetic radiation to the outside, consider using cables with copper wire braid or copper tape shielding.

(8) Other Technical Requirements:

1. Type Designation: The type designation for diesel generator connecting cables consists of six parts: combustion characteristic code, series code, insulation material code, sheath material code, outer covering code, and operating temperature code. Its structure shall comply with the requirements of relevant specifications.
2. Cable Type: The number of conductors, nominal cross-sectional area, and rated voltage of the diesel generator connecting cable shall comply with the requirements of relevant specifications.
3. Minimum na Radius ng Pagbaluktot habang Nag-i-install: Hindi dapat mas mababa sa 8 beses ang panlabas na diyametro ng kable ng pangkonekta sa diesel generator para sa mga uring hindi nakabaluti, at hindi dapat mas mababa sa 15 beses ang panlabas na diyametro para sa mga uring nakabaluti.
4. Resistance sa Langis: Maaaring may mga mantsa ng langis sa paligid ng generator set. Ang cable sheath ay dapat may mahusay na resistensya sa mineral oil upang maiwasan ang pamamaga, pagbabago ng hugis, o pagtanda nito.

(9) Mga Rekomendasyon sa Pagpili:
Upang matiyak ang kalidad ng mga kable na nagdurugtong sa mga diesel generator set, ang mga heavy-duty rubber sheathed flexible cable (tulad ng mga pambansang pamantayan na uri ng YCW, YHZ) ang dapat na unang piliin. Ang mga ito ay mainam na idinisenyo para sa pagsusuplay ng kuryente sa mga mobile electrical device. Kung ang mga kable ay permanenteng nakakabit at naka-install sa mga cable tray o conduit sa isang maayos na kapaligiran, maaari ring isaalang-alang ang mga power cable na uri ng VV o YJV, ngunit ang kanilang flexibility ay mas mababa kaysa sa mga rubber sheathed cable. Sa buod, ang pangunahing prinsipyo para sa pagpili ng mga connecting cable para sa mga diesel generator set ay ang paggamit ng "mga flexible cable na may sapat na malaking cross-sectional area, purong copper conductor, at heavy-duty rubber sheath", at tiyaking sumusunod ang mga ito sa mga pamantayan sa kaligtasan. Huwag kailanman bawasan ang mga gastos sa item na ito upang maiwasan ang mas malaking pagkalugi dahil sa mas kaunting gastos.
