Paano Magtulungan ang UPS at Diesel Generator: Gabay sa ATS Wiring at Integrasyon ng Sistema

Kapag ang pagiging maaasahan ng kuryente ay hindi puwedeng isugal — mga data center, ospital, bangko, o mga industriyal na pasilidad — ang isang UPS (Uninterruptible Power Supply) na pinagsama sa isang diesel na generator set at isang Automatic Transfer Switch (ATS) ay bumubuo ng pamantayang ginto ng backup na arkitektura ng kuryente. Ang dalawang sistemang ito ay hindi magkatunggaling alternatibo; sila ay magkatuwang na kasosyo na gumagana sa isang maingat na naka-timing na pagkakasunod-sunod upang maghatid ng kuryenteng walang patid.diesel na generator set at isang Awtomatikong Transfer Switch (ATS)Binabasag ng gabay na ito kung paano sila nagtutulungan, ang tamang ATS wiring topology, at ang mahahalagang parameter na kailangan mong i-configure nang tama bago ang commissioning.

Tinalakay ng gabay na ito kung paano sila nagtutulungan, ang tamang ATS wiring topology, at ang mga pangunahing parameter na kailangan mong i-configure nang tama bago ang commissioning.

Bakit Mas Maganda Kapag Magkasama ang UPS at mga Diesel Generator

Ang isang standalone na UPS ay kayang tumawid sa mga puwang ng kuryente na nasa antas ng millisecond ngunit kadalasan ay may bateryang tumatagal lamang ng 10–30 minutoAng isang diesel generator ay kayang maghatid ng pangmatagalang pagkawala ng kuryente ngunit tumatagal ng 10–15 segundo upang maabot ang matatag na boltahe at dalas pagkatapos magsimula — kung saan ang mga sensitibong IT load ay babagsak kung walang proteksyon.

Ang solusyon: ikonekta sila sa pamamagitan ng isang ATS.

Ito "Tinutulay ng UPS, sinusuportahan ng generator"tinitiyak ng lohika na walang nararanasang pagkaantala ang front-end load sa buong kaganapan.

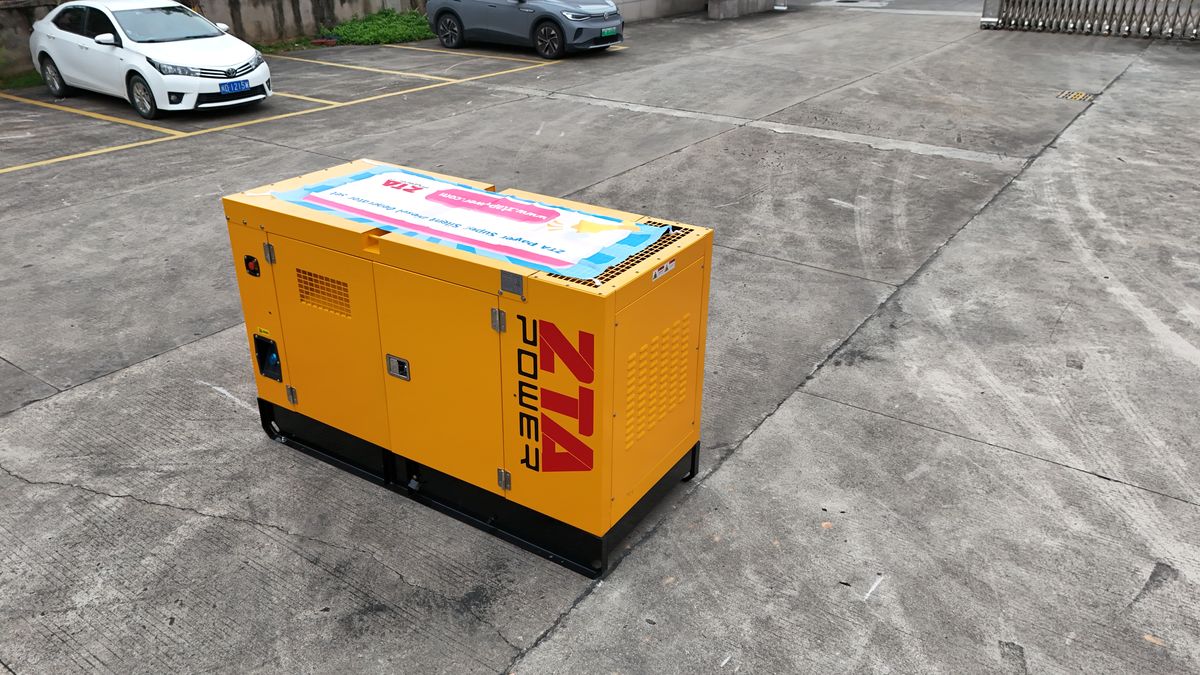

Paano gumagana ang Automatic Generator Set System: Hakbang-hakbang na lohika

1. Normal ang mains — Standby Mode

l Ang ATS switch ay nasa "bahagi ng utility (mains)

l Tumatakbo nang normal ang UPS rectifier/charger; ang baterya ay nasa float charge

l Ang diesel "awtomatikong generator setnaghihintay sa ready-to-start mode

2. Mains Fault — Mabilis na paglilipat ay nagsisimula

Kapag bumaba ang boltahe sa ibaba ~80% ng nominal o ang dalas ay lumalabas sa 45–55 Hz:

l Sa 0 ms:Natuklasan ng UPS ang fault, pinapatay ang rectifier path, at agad na kumukuha ang inverter mula sa mga baterya. Walang nakikitang pagkaantala ang mga kritikal na load.

l Sa 0.5–2 seg:Kinukumpirma ng ATS ang fault na hindi pansamantalang spike (anti-nuisance delay), pagkatapos ay isinasara ang dry contact signal papunta sa START terminal ng generator controller.

l Ang awtomatikong generator setnag-crank; ang makina ay bumibilis patungo sa rated RPM (karaniwang 1500 RPM / 50 Hz o 1800 RPM / 60 Hz).

3. Pagtaas ng generator — 10–15 segundo

l Binubuo ng AVR ang excitation; ang output ay umaakyat mula 0 V patungo sa rated 400 V (3-phase) o 230 V (single-phase)

l Ang generator controller ay sinusubaybayan ang "boltahe ≥ 90% nominal at dalas sa loob ng ±5% sa loob ng 3–5 tuloy-tuloy na segundo bago maglabas ng signal na "kuwalipikado ang boltahe"

l Sa panahong ito, ang UPS ay patuloy na tumatakbo gamit ang baterya — matiyagang pinananatili ang karga

4. ATS Transfer — Ang generator ang pumalit

Kapag natanggap na ang signal na "kuwalipikado ang boltahe":

1. Binubuksan ng ATS ang mga contact sa panig ng kuryente ng utility

2. Isinara ng mekanikal na linkage ang mga contact sa panig ng generator

3. Kabuuang oras ng paglilipat: 50–200 ms (sa loob ng toleransiya ng UPS inverter)

4. Dumadaloy ang kuryente ng generator sa ATS papunta sa input terminal ng UPS

5. Natutukoy ng UPS ang maayos na input, bumabalik sa normal na rectifier mode, at nagsisimulang mag-recharge ng mga baterya

Ang sistema ay tumatakbo na ngayon sa kuryenteng UPS na sinusuportahan ng generator — matatag nang walang hanggan hangga't may gasolina.

5. Pagbabalik ng pangunahing linya ng kuryente — maayos na paglipat

l Minomonitor ng ATS ang kalidad ng mains; naghihintay ng 10–30 seconds ng matatag na kuryente bago bumalik (naiiwasan ang maling pagbalik)

l Ibinabalik ng ATS ang karga sa mains

l Ang awtomatikong generator set hindi agad tumitigil— tumatakbo ito nang walang karga sa loob ng 3–5 minutoupang palamigin ang turbocharger at engine block

l Pagkatapos ng cool-down cycle, pinapatay ng controller ang fuel injection at ang generator ay bumabalik sa standby

Wiring ng ATS: Tamang topolohiya para sa integrasyon ng UPS + generator

Ang karaniwang wiring topology ay nagkokonekta ng kapwa mains at generator bilang mga input sa ATS, kung saan ang output ng ATS ay nagpapakain sa input ng UPS. Tingnan ang lohika sa ibaba:

[Mains ng utility] ──┐
├──► [ATS] ──► [Input ng UPS] ──► [Output ng UPS] ──► [Kritikal na load]
[Set ng Generator] ──┘
↕
[Kable ng Start Signal]
(ATS → Kontroler ng Generator)

Mga Mahahalagang Hakbang sa Pagkakable

① Mga Terminal ng Output ng Generator
Ikonekta ang generator na 3-phase na output (R/S/T o L1/L2/L3), Neutral (N), at Ground (PE) sa ATS "pinagkukunan ng backup" mga terminal ng input. Gumamit ng stranded na tansong kable — minimum 6 mm² cross-section (kalkulahin batay sa aktuwal na load current). Siguraduhing ang terminal crimping ay tama ang torque upang maiwasan ang pagluwag na dulot ng panginginig.

② Wiring ng Input ng UPS (sa pamamagitan ng ATS)
I-ruta ang ATS "normal na pinagmulan" output sa UPS mains input port. Tinitiyak nito na ang UPS ay palaging tumatanggap ng kuryente sa pamamagitan ng ATS, maging mula sa mains o generator.

③ Koneksyon ng battery bank
Ikonekta ang positibo at negatibo ng battery bank sa pamamagitan ng isang DC na circuit breaker sa terminal ng baterya ng UPS. Kritikal ang polarity — ang maling koneksyon ng polarity ay agad na sumisira sa circuitry ng inverter.

④ Output ng UPS sa mga kritikal na load
Ikonekta ang output ng UPS sa mga server rack, network switch, o iba pang protektadong kagamitan. Isaalang-alang ang pag-install ng isang unit ng pamamahagi ng kuryente (PDU) para sa pagsubaybay ng load.

⑤ ATS Start Signal Wire
Isang low-voltage dry contact wire ang tumatakbo mula sa ATS fault output terminal papunta sa generator controller START input. Ito ang "kable ng intelihensiya" na ginagawang tunay na awtomatikong generator set — walang kinakailangang manu-manong interbensyon.

⑥ Sistema ng grounding
Ang generator, UPS, ATS, at battery cabinet ay dapat lahat magbahagi ng isang karaniwang elektrod ng lupa na may mga indibidwal na ground conductor. Ang ground resistance ay dapat na ≤ 4 Ω ayon sa IEC/GB standards — ito ay isang kinakailangan sa kaligtasan at EMI, hindi opsyonal.

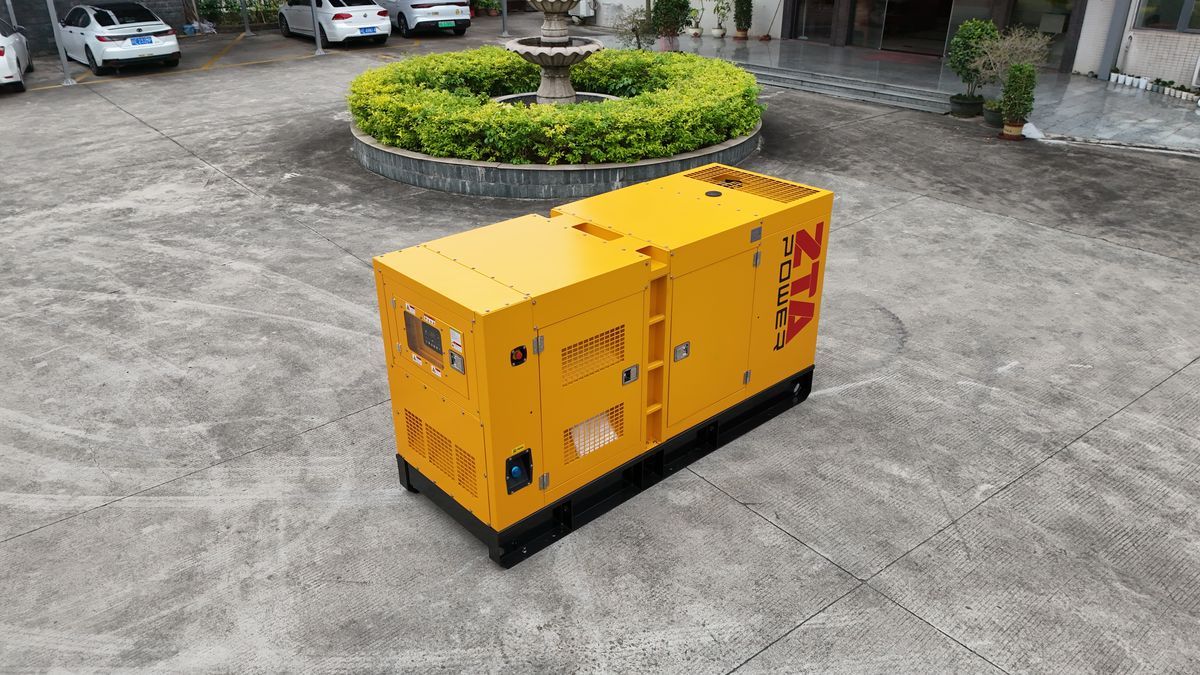

Sukat ng kapasidad: Bakit kailangang mas malaki ang generator kaysa sa UPS

Ang mga UPS system ay gumagamit ng rectifier-front-end circuitry na kumukuha ng di-linear (harmonic) na kuryente mula sa generator. Pinapababa nito ang kalidad ng waveform ng output na boltahe ng generator.

Pangkalahatang tuntunin: Diesel generator na rated kVA = 1.5× hanggang 2.5× ng kVA rating ng UPS

Halimbawa, ang isang 200 kVA UPS ay karaniwang nangangailangan ng isang 300–500 kVA awtomatikong generator set.

Ang sobrang maliit na sizing ay nagdudulot ng:

l Pagbaluktot ng output voltage ng generator (THD spikes)

l Maling pag-detect ng UPS ng "poor input quality" at nananatili sa battery mode

l Posibleng kawalang-stabilidad ng AVR ng generator sa ilalim ng harmonic load

Tip ng propesyonal: Tukuyin ang isang PMG (Permanenteng Magnet na Generator) na sistema ng excitation para sa mga generator set na ipinares sa UPS. Ang mga PMG design ay likas na mas lumalaban sa harmonic distortion kumpara sa mga karaniwang shunt-excited AVR.

Checklist ng commissioning: 3-yugtong beripikasyon

Bago i-live, kumpletuhin ang tatlong yugto ng pagsubok na ito:

Yugto 1 — Pagsubok na walang load

l I-power up ang UPS nang walang nakakonektang load

l I-verify na gumagana nang tama ang mains-to-battery switchover

l Kumpirmahin na ang battery charging current at voltage readings ay nasa normal

Yugto 2 — Pagsubok ng transfer

l Simulahin ang pagkawala ng mains (buksan ang mains breaker)

l Kumpirmahin ang awtomatikong generator setnagsisimula nang walang manu-manong interbensyon

l I-verify na nakukumpleto ng ATS ang paglipat sa loob ng 15 segundo

l Kumpirmahin na ang UPS ay tuloy-tuloy na sumasalo ng karga sa buong oras — walang pagkaantala sa karga

Yugto 3 — Buong Load na Pagsubok

l Ikonekta ang lahat ng kritikal na karga

l Patakbuhin ang sistema nang tuloy-tuloy nang hindi bababa sa 8–72 hours

l Bantayan ang output ng generator: Total Harmonic Distortion (THD) ang target

l Suriin ang katatagan ng boltahe at frequency ng generator sa ilalim ng load transients

⚠️ Pag-verify ng Phase Sequence (Mandatory): Bago i-energize, gumamit ng phase sequence meter upang kumpirmahin na ang phase rotation ng output ng generator (L1-L2-L3) ay tumutugma sa sequence ng utility mains. Ang maling phase sequence ay magdudulot na ang 3-phase motor loads (HVAC compressors, pumps) ay iikot nang pabaliktad — na may mapaminsalang resulta.

Mga Karaniwang Pagkakamali na Dapat Iwasan

Buod

Ang maayos na pinagsamang UPS + ATS + diesel automatic generator set na sistema ay nagbibigay ng hindi kayang maabot ng isang bahagi lamang:

l Pagtugon sa millisecond mula sa UPS battery inverter

l Walang limitasyong runtime mula sa supply ng gasolina ng generator

l Ganap na awtomatikong operasyon sa pamamagitan ng ATS control logic

l Malinis at matatag na output — sinasala ng UPS ang kuryente ng generator bago ito umabot sa mga sensitibong load

Kahit pinoprotektahan mo man ang isang data center, telecom base station, o kritikal na industriyal na proseso, ang tatlong-komponent na arkitekturang ito ang subok sa industriya bilang sagot sa tuloy-tuloy na suplay ng kuryente. Ang mismong wiring ay simple — ngunit ang phase sequence, grounding, at capacity matching ang mga detalye na nagdedetermina kung ang iyong sistema ay tunay na maaasahan sa ilalim ng totoong fault conditions.
