Bakit Mababa ang Boltahe ng Pag-charge ng Aking Diesel Generator Set?

Bakit Mababa ang Boltahe ng Pag-charge ng Aking Diesel Generator Set? Isang Kumpletong Gabay sa Pag-troubleshoot

Panimula

Isang set ng generator ng diesel ay isang mahalagang kagamitan na nagbibigay ng maaasahang reserbang kuryente para sa mga industriyal, komersyal, at residensyal na aplikasyon. Nasa puso ng bawat generator ng kuryente Naroon ang sistema ng pag-charge nito, na nagsisilbing dalawang mahahalagang tungkulin: ang pagbibigay ng matatag na AC power sa mga konektadong electrical device at pag-charge sa sariling control, starting, at monitoring system ng generator (karaniwan ay pinapagana ng DC).

Kapag ang iyong set ng generator Kung nakakaranas ng mababang boltahe ng pag-charge, bihirang sanhi ito ng iisang salik. Ang ugat na sanhi ay karaniwang nagmumula sa hindi sapat na pagbuo ng kuryente o baradong transmisyon ng kuryente. Ang komprehensibong gabay na ito ay gagabay sa iyo sa sistematikong pag-troubleshoot upang matukoy at malutas ang mga isyu sa boltahe ng pag-charge sa iyong pang-industriya na generator.

Mga Karaniwang Sanhi ng Mababang Boltahe ng Pag-charge sa mga Diesel Generator

Mga isyu sa mababang boltahe ng pag-charge sa mga diesel genset ay maaaring ikategorya sa tatlong pangunahing grupo: mga problema sa alternator/charging unit, mga depekto sa mga kable at control system, at mga panlabas na mekanikal o isyung nauugnay sa load.

1. Mga Pagkabigo ng Charging Unit (Alternator)

Ang alternator ng generator ay responsable sa pag-convert ng mekanikal na enerhiya tungo sa elektrikal na kapangyarihan. Maraming panloob na bahagi ang maaaring magdulot ng mga problema sa output ng boltahe:

Pagkabigo ng Boltahe Regulator — Mataas na Prayoridad

Ang voltage regulator ay nagpapanatili ng pare-parehong output voltage sa iba't ibang bilis ng makina. Kapag ito ay nasira:

- Ang boltahe ng output ay nananatiling patuloy at matatag na mababa

- Hindi tumataas ang boltahe kasabay ng RPM ng makina

- Karaniwan sa Generator ng diesel ng Cummins mga sistema

Solusyon Subukan ang regulator gamit ang multimeter at palitan kung ang mga pagbasa ay lampas sa mga ispesipikasyon ng tagagawa.

Pinsala ng Rectifier Diode — Mataas na Prayoridad

Kino-convert ng mga rectifier diode ang AC power tungo sa DC. Ang mga sirang diode ay nagdudulot ng:

- Mababa at hindi matatag na boltahe ng output

- Tumaas na bahagi ng AC (ripple) sa output ng DC

- Pagkislap o pagyanig sa mga instrumento sa dashboard

Solusyon: Magsagawa ng AC ripple test. Palitan ang diode bridge kung ang boltahe ng AC ay lumampas sa 0.5V.

Pagkasuot/Kontaminasyon ng Brush at Slip Ring — Mataas na Prayoridad

Pinapanatili ng mga carbon brush ang electrical contact sa umiikot na slip rings. Nangyayari ang mga problema kapag:

- Ang mga brush ay nasisira nang mas mababa sa minimum na haba

- Ang mga slip ring ay nagkakaroon ng bakas o pagkawalan ng kulay

- Ang pagkaipon ng karbon ay nagdudulot ng paulit-ulit na kontak

Mga Sintomas: Pasulput-sulpot na pagbaba ng boltahe o kumpletong pagkawala ng boltahe sa pag-charge.

Solusyon Linisin ang mga slip ring gamit ang pinong papel de liha, suriin ang haba ng brush, at palitan ang mga sirang bahagi.

Mga Fault sa Paikot-ikot na Stator/Rotor (Field) — Katamtamang Priyoridad

Kabilang sa mga pagkabigo ng winding ang:

- Bahagyang mga maikling circuit sa pagitan ng mga winding

- Mga bukas na circuit mula sa mga sirang wire

- Mga depekto sa lupa

Mga Sintomas: Lubhang nabawasan ang kapasidad sa pagbuo, sobrang pag-init, o kumpletong pagkabigong makagawa ng boltahe.

Solusyon: Nangangailangan ng propesyonal na rewinding o pagpapalit ng alternator para sa iyong diesel generator set.

2. Mga Isyu sa Kable at Sistema ng Kontrol

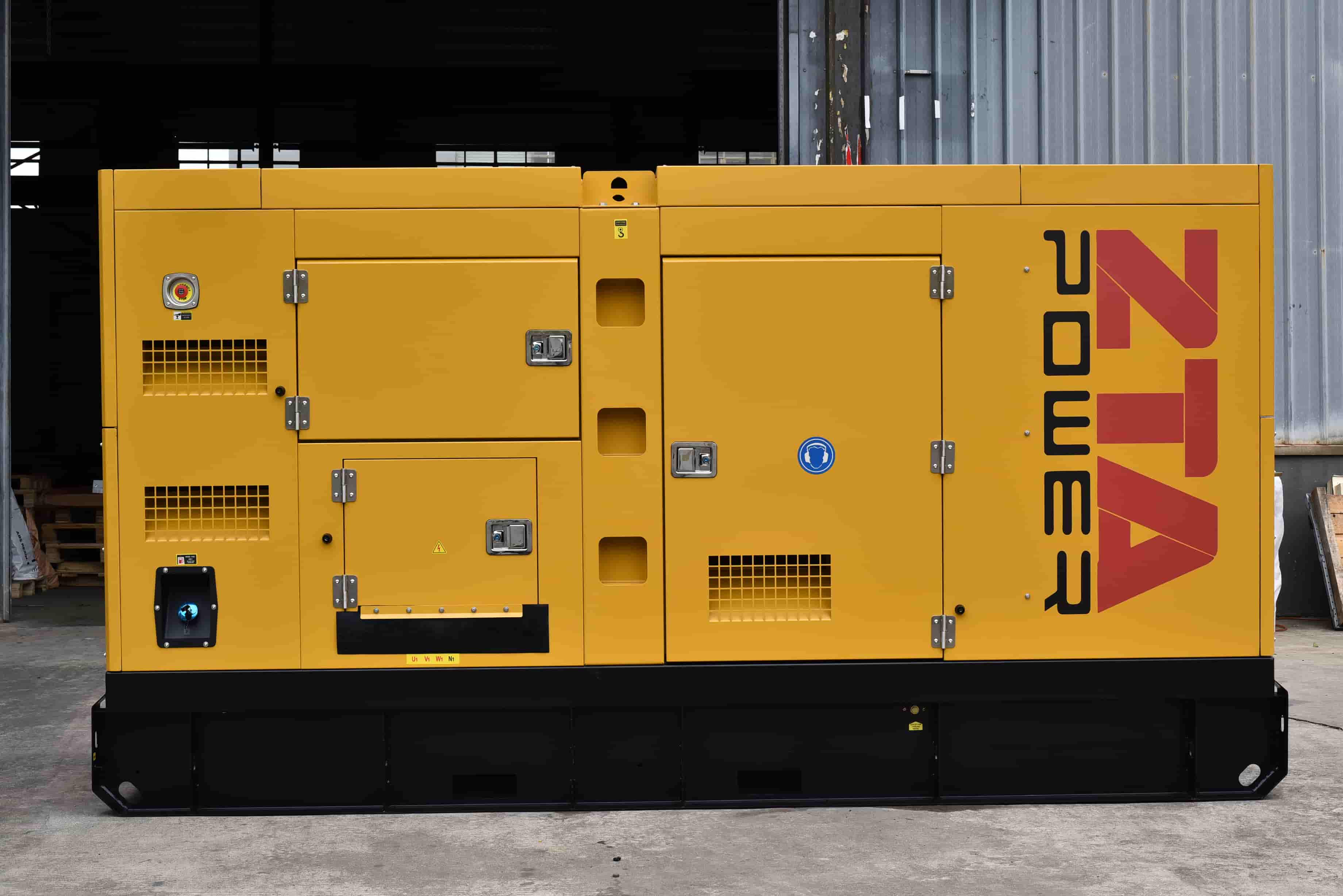

Moderno tahimik na generator ng diesel at bukas na uri ng diesel generator Isinasama ng mga modelo ang mga sopistikadong elektronikong sistema ng kontrol na maaaring mag-ambag sa mga problema sa pag-charge.

Maluwag o Kinakalawang na Pangunahing Koneksyon ng Output/Excitation — Napakataas na Prayoridad

Ang mga mahinang koneksyon sa kuryente ay kabilang sa mga pinakakaraniwan at madaling maayos na mga isyu:

- Ang terminal oxidation ay nagpapataas ng resistensya

- Ang mga maluwag na koneksyon ay lumilikha ng mga pagbaba ng boltahe

- Binabawasan ng mga kinakalawang na terminal ng baterya ang kahusayan sa pag-charge

Tip sa Pag-diagnose Sukatin ang boltahe nang direkta sa terminal ng alternator B+, pagkatapos ay sa baterya. Ang isang makabuluhang pagkakaiba ay nagpapahiwatig ng resistensya sa koneksyon.

Solusyon Linisin ang lahat ng terminal gamit ang wire brush, lagyan ng dielectric grease, at mga koneksyon ng torque ayon sa mga ispesipikasyon.

Mga Abnormalidad sa ECU/PCM Control Module — Katamtamang Priyoridad

Mga Electronic Control Unit (ECU) o Powertrain Control Module (PCM) sa modernong generator ng diesel sa dagat at ang mga yunit ng industriya ay maaaring magpadala ng mga maling utos:

- Ang mga sirang sensor ng kuryente ay nagbibigay ng maling datos

- Ang mga aberya sa software ay nagdudulot ng hindi wastong regulasyon ng boltahe

- Mga error sa komunikasyon sa pagitan ng mga modyul

Solusyon: Gumamit ng mga diagnostic scan tool upang basahin ang mga fault code at beripikahin ang mga parameter na "alternator load command" o "field control duty cycle" sa data stream.

3. Mga Panlabas na Problema sa Mekanikal at Karga

Pagkadulas ng Drive Belt — Napakataas na Prayoridad

Ang drive belt ay naglilipat ng lakas ng makina papunta sa alternator ng generator Mga sanhi ng pagdulas:

- Hindi sapat na rpm ng alternator sa matataas na bilis ng makina

- Boltahe na bumababa habang tumataas ang bilis ng makina

- Mga ingay ng pag-alog habang ginagamit

Mga Punto ng Inspeksyon:

- Tensyon ng sinturon: Dapat lumihis ng 10-15mm kapag pinindot

- Kondisyon ng ibabaw: Suriin kung may kontaminasyon ng langis, mga bitak, o salamin

- Pag-align ng pulley: Ang maling pag-align ay nagpapabilis ng pagkasira

Solusyon : Ayusin ang tensyon ng sinturon o palitan ang mga sinturong may sira.

Baterya na Malubhang Na-discharge o Na-short sa Loob — Katamtamang Priyoridad

Maaaring maapektuhan ng nakompromisong baterya ang buong sistema ng pag-charge:

- Ang malalim na paglabas ng kuryente ay lumilikha ng labis na karga sa pag-charge

- Ang mga panloob na short circuit ay nagdudulot ng patuloy na mataas na daloy ng kuryente

- Hindi maabot ng boltahe ng sistema ang mga normal na antas

Solusyon Subukan ang baterya gamit ang load tester. Palitan ang mga bateryang hindi pumasa sa load testing o mahigit 3-5 taong gulang na.

Hakbang-hakbang Pamamaraan sa Pag-troubleshoot

Sundin ang sistematikong pamamaraang ito upang masuri ang iyong diesel generator set mga isyu sa pag-charge:

Hakbang 1: Suriin ang mga Panlabas na Bahaging Mekanikal

Hakbang 2: I-verify ang mga Koneksyon sa Elektrisidad

1. Suriin ang mga terminal ng baterya — Alisin ang kalawang, siguraduhing mahigpit ang pagkakakabit

2. Siyasatin ang terminal ng alternator na B+ — Maghanap ng mga maluwag o na-oxidize na koneksyon

3. I-verify ang mga koneksyon sa lupa — Suriin ang mga kable ng ground ng alternator housing at ground ng baterya

4. Pagsubok sa pag-ugoy — Dahan-dahang igalaw ang mga kable habang sinusubaybayan ang boltahe para sa mga pasulput-sulpot na isyu

Hakbang 3: Magsagawa ng Pagsukat ng Boltahe

Pagsubok sa Boltahe ng Baterya

Pamamaraan:

1. Itakda ang multimeter sa DC voltage mode

2. Sukatin ang mga terminal ng baterya habang tumatakbo ang makina

3. Itala ang mga pagbasa sa idle at sa rated RPM

Pagsubok sa Boltahe ng Terminal ng Alternator

Sukatin ang boltahe nang direkta sa terminal at housing ng alternator B+:

- Mababa ang parehong pagbasa Ang problema ay nasa alternator o voltage regulator

- Normal ang boltahe ng alternator pero mababa ang boltahe ng baterya Ang problema ay nasa mga kable sa pagitan ng alternator at baterya (mataas na resistensya)

Hakbang 4: Mga Advanced na Diagnostic

Pagsubok sa AC Ripple

Gamitin ang setting ng boltahe ng AC ng iyong multimeter upang sukatin sa terminal ng alternator B+:

- Normal Mas mababa sa 0.5V AC

- Labis na ripple : Nagpapahiwatig ng pagkabigo ng rectifier diode

Diagnosis ng Sistema ng Elektronikong Kontrol

Para sa Generator ng diesel ng Cummins , Perkins generator , at iba pang mga elektronikong makina:

1. Ikonekta ang diagnostic scanner

2. Basahin ang mga nakaimbak na fault code

3. Subaybayan ang mga live na parameter ng datos:

- Utos sa pagkarga ng alternator

- Ikot ng tungkulin sa pagkontrol ng larangan

- Boltahe ng sistema

- Mga pagbasa ng sensor ng kasalukuyang baterya

Mga Karaniwang Pagkakamali sa Pagkukumpuni na Dapat Iwasan

Pagkakamali #1: Agad na Pagpapalit ng Alternator

Maraming technician ang nagmamadaling palitan ang generator alternator nang walang wastong pagsusuri. Ipinapakita ng isang dokumentadong case study na pagkatapos palitan ang alternator sa isang diesel genset , nagpatuloy ang problema sa mababang boltahe. Ang aktwal na sanhi ay isang nakatago at kinakalawang na koneksyon sa pangunahing output cable.

Aralin : Palaging magsimula sa mga panlabas na pagsusuri bago palitan ang mga pangunahing bahagi.

Pagkakamali #2: Hindi Pagpansin sa Kondisyon ng Sinturon

Ang mga sinturon na sira o hindi maayos ang pagkaka-tensyon ay kadalasang nakaliligtaan ngunit maaari itong magdulot ng malalaking isyu sa pag-charge sa mataas na RPM.

Pagkakamali #3: Hindi Pagtanaw sa mga Koneksyon sa Lupa

Ang mahinang koneksyon sa lupa ay hindi nakikita ngunit kritikal. Palaging isama ang pagsusuri sa ground circuit sa iyong diagnostic routine.

Mga Tip sa Pagpapanatili para sa Pinakamainam na Pagganap ng Sistema ng Pag-charge

Ang regular na pagpapanatili ay nakakaiwas sa mga problema sa pag-charge sa iyong backup na generator ng kuryente :

Buwanang mga Pagsusuri

- Suriin ang kondisyon at tensyon ng drive belt

- Suriin ang antas ng electrolyte ng baterya (para sa mga bateryang binaha)

- Linisin ang mga terminal ng baterya

Mga Inspeksyon kada Kwarter

- Subukan ang boltahe ng pag-charge sa ilalim ng load

- Suriin ang mga brush ng alternator (kung magagamit pa)

- Suriin ang higpit ng lahat ng koneksyon ng kable

Taunang Serbisyo

- Propesyonal na pagsubok sa pagganap ng alternator

- Pagsubok sa karga ng baterya

- Kumpletong pagsusuri ng sistema ng pag-charge

Kailan Tatawag sa Isang Propesyonal

Bagama't maraming isyu sa sistema ng pag-charge ang maaaring malutas gamit ang mga pangunahing kagamitan at kaalaman, ang ilang sitwasyon ay nangangailangan ng tulong ng eksperto:

- Mga pagkabigo sa panloob na alternator nangangailangan ng pagtanggal-tanggal

- Pagprograma o pagpapalit ng ECU/PCM mga isyu

- Pagkukumpuni ng winding sa mga stator o rotor

- Mga kumplikadong diagnostic sa kuryente sa mga pinagsamang sistema

Para sa mga aplikasyon ng marine diesel generator o kritikal na pang-industriya na generator mga instalasyon, tinitiyak ng propesyonal na serbisyo ang kaligtasan at pagiging maaasahan.

Konklusyon

Ang sistema ng pag-charge sa iyong diesel generator set ay isang matalinong power management core na nagsasama ng mga function ng pagbuo ng kuryente, regulasyon ng boltahe, pag-charge ng baterya, at proteksyon. Ang mga modernong elektronikong sistema ng power generator ay nakikipag-ugnayan sa mga ECU ng makina at mga control module, na ginagawang mas kumplikado ang regulasyon ng boltahe kaysa sa mga mas lumang mekanikal na sistema.

Sa pamamagitan ng pagsunod sa sistematikong paraan ng pag-troubleshoot na nakabalangkas sa gabay na ito — simula sa mga simpleng mekanikal na pagsusuri, pagsulong sa mga inspeksyon ng mga kable, at panghuli ay pagsusuri sa charging unit at mga elektronikong kontrol — maaari mong mahusay na masuri at malutas ang mga isyu sa mababang boltahe ng pag-charge habang iniiwasan ang mga hindi kinakailangang pagkukumpuni at gastos.

Tandaan: Ang isang sistematikong pamamaraan ay nakakatipid ng oras, pera, at tinitiyak na ang iyong generator set ay nananatiling handa upang magbigay ng maaasahang kuryente kapag kailangan mo ito.
